Dans beaucoup de petits ateliers de métallerie, meuleuse, découpeur plasma et poste TIG partagent le même établi. À chaque pièce, les machines se déplacent, les câbles s’emmêlent, les fumées de découpe se mélangent aux postures de soudage. Ce fonctionnement épuise l’opérateur et fragilise la qualité.
Organiser un poste de travail pour enchaîner découpe, préparation et soudage ne demande pas un grand local : cela demande un séquencement. Le principe du flux de pièce consiste à faire avancer la pièce d’une zone à l’autre — découpe, préparation, soudage — plutôt qu’à déplacer les machines autour d’un poste unique. Même sur 60 m², cette logique réduit les manutentions, préserve les pièces préparées et rend la sécurité maîtrisable.
Réponse directe : implanter trois zones séquencées (découpe → préparation → soudage) reliées par un chemin de circulation dégagé, ou transformer un petit atelier en zones tournantes grâce à un chariot de coupe et une rotation d’établi. C’est l’ordre de passage des pièces, pas la surface, qui détermine l’efficacité.
- L’organisation en trois zones : le principe du flux de pièce
- Faut-il vraiment séparer la zone de découpe de la zone de soudage ?
- Équiper chaque zone : découpeur plasma, poste de soudage et accessoires de flux
- Pourquoi investir dans du matériel durable change la donne pour un poste polyvalent
- Les règles de sécurité à intégrer dès l’implantation
- Checklist de mise en route et points de contrôle
L’organisation en trois zones : le principe du flux de pièce

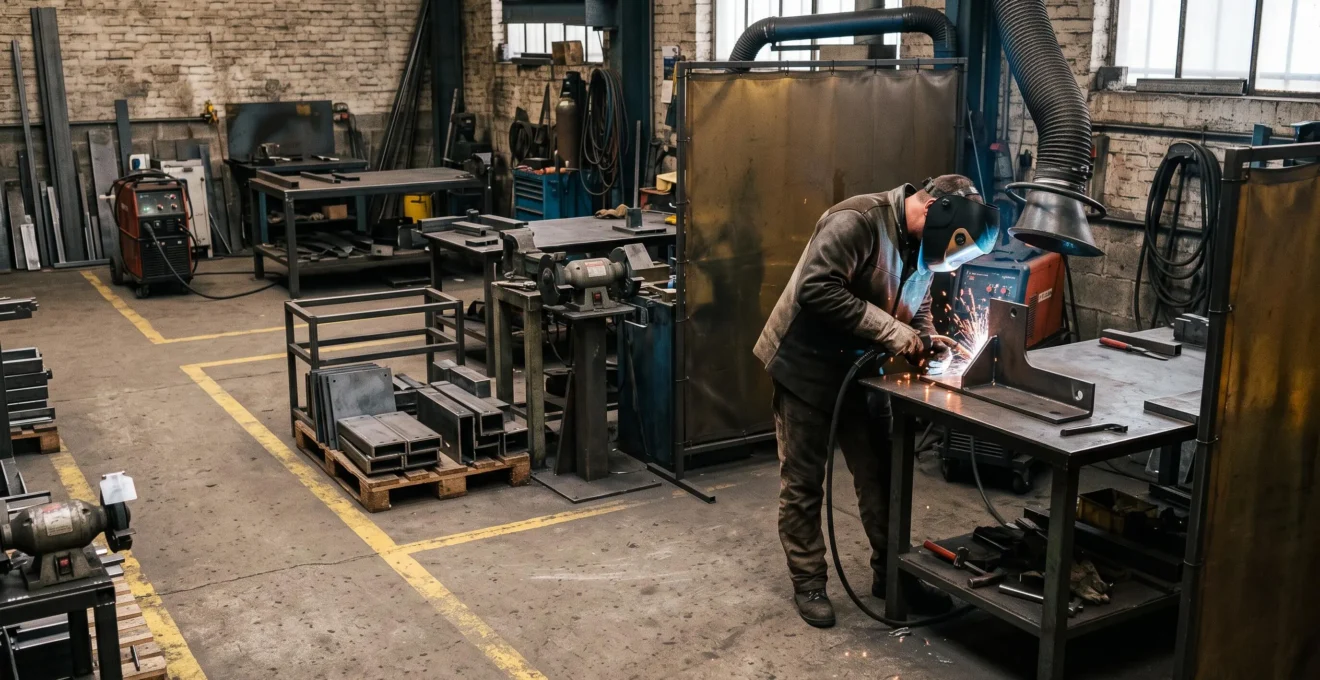

L’organisation d’un poste de travail en atelier de chaudronnerie repose sur trois zones distinctes qui se suivent dans l’ordre du process : la zone de découpe, la zone de préparation et la zone de soudage. La pièce entre par la découpe, avance vers la préparation des bords et des surfaces, puis termine au poste à souder TIG/MMA. Elle ne revient jamais en arrière.
Ce principe de flux linéaire — la pièce avance, pas l’opérateur — s’applique aussi bien en ligne qu’en U. Dans un local de 60 m², un flux en U fonctionne souvent mieux : la découpe et le soudage se trouvent sur des extrémités différentes du local, la préparation au centre, et le chemin de circulation reste unique et dégagé. Un marquage au sol, même simple, matérialise le trajet des pièces et empêche l’accumulation de stock au sol.
Pour dimensionner chaque zone, aucun référentiel officiel ne fixe de surface par zone : cela dépend de la taille des pièces produites, du matériel et des passages. La méthode fiable consiste à lister les encombrements réels — table de découpe, chariot de coupe, établi de chaudronnerie, extracteur de fumées de soudage, rayonnage de stock — puis à mesurer l’espace disponible et le chemin de manutention avant de fixer quoi que ce soit au sol. Cette estimation reste à valider dans votre local, machine par machine.
Cas pratique
Imaginons le cas d’un atelier de 60 m² en périphérie urbaine, exploité par un artisan seul ou avec un apprenti. Face à un établi unique saturé, le choix d’implanter la découpe près de l’accès (les tôles entrent directement), la préparation au centre et le soudage au fond entraîne une réduction des déplacements de machines et une zone de soudage enfin stable, où l’extracteur de fumées reste en place.
Faut-il vraiment séparer la zone de découpe de la zone de soudage ?
Oui, la séparation — physique ou séquencée — est nécessaire, et voici pourquoi. La découpe plasma et le meulage produisent étincelles, projections et fumées. Si ces activités cohabitent sans séquence avec le soudage, trois risques croisés apparaissent : des particules incandescentes qui atteignent des matériaux inflammables, des fumées de découpe qui envahissent la zone de soudage, et des éclats de meulage qui viennent se loger dans des assemblages déjà préparés, nuisant à la qualité des cordons.
Ce risque n’est pas théorique. Selon l’INRS, les travaux par points chauds tels que le soudage, le découpage ou le meulage sont à l’origine de 30 % des incendies survenant en entreprise. Dans un petit atelier où tout est à proximité immédiate, la séquence des opérations devient un outil de prévention à part entière.
Pas assez de surface pour trois zones fixes : la solution tient dans deux mécanismes simples. Un chariot de coupe mobile transforme n’importe quel secteur en zone de découpe temporaire, puis se range contre un mur. Une rotation d’établi — un établi de chaudronnerie utilisé alternativement en préparation puis, une fois nettoyé et débarrassé, en zone de soudage — permet de séquencer les trois étapes dans la journée sans les faire cohabiter. L’essentiel est de ne jamais découper et souder simultanément au même endroit.
Les bénéfices se mesurent vite : moins de manutentions de machines, moins de pièces préparées abîmées par les projections, et un apprenti qui trouve à chaque étape un poste déjà rangé et identifiable. La préparation n’en sort que plus régulière.
Équiper chaque zone : découpeur plasma, poste de soudage et accessoires de flux
L’équipement se choisit zone par zone, en fonction de l’étape et non de la marque. Ce choix conditionne la compatibilité des accessoires et la fluidité du flux de pièce.

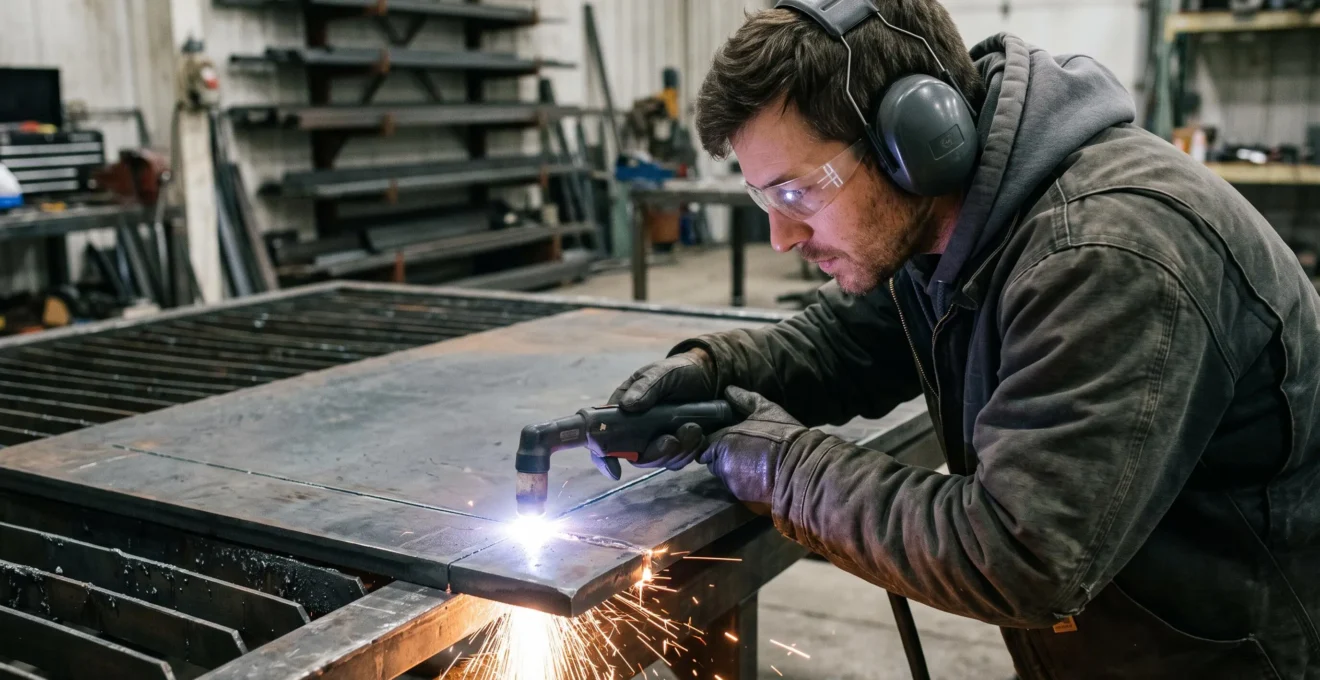

Côté découpe, un découpeur plasma associé à une table à lamelles ou à un chariot de coupe forme le cœur de la zone. La puissance se choisit selon les épaisseurs coupées habituellement : les gammes destinées à l’artisanat couvrent généralement les faibles épaisseurs d’acier, les puissances supérieures ouvrant vers les fortes épaisseurs — vérifiez les plages exactes sur les fiches constructeurs avant tout achat, car elles varient selon les modèles et le type de gaz. À titre d’exemple, la gamme plasma de STAHLWERK s’étend du CUT 50 P au CUT 100 P, avec des accessoires compatibles entre modèles, ce qui simplifie le renouvellement progressif du matériel.
La zone de préparation s’équipe d’un établi de chaudronnerie massif, d’une meuleuse d’angle, d’un étau, d’équerres et de serre-joints. L’objectif est de livrer des pièces ébavurées et propres vers le soudage. La zone de soudage concentre le poste TIG/MMA, l’extracteur de fumées de soudage positionné à la source, les écrans de protection et le rangement des torches et câbles, suspendus pour ne pas traverser le sol.
Le tableau suivant compare les trois zones selon leur fonction, leur équipement de base et leur point de vigilance principal, pour planifier vos achats et votre implantation d’un coup d’œil.
| Zone | Équipement de base | Point de vigilance |
|---|---|---|
| Découpe | Découpeur plasma, table à lamelles ou chariot de coupe, protection auditive et visuelle | Confiner les étincelles et diriger les fumées loin du soudage |
| Préparation | Établi de chaudronnerie, meuleuse, étau, serre-joints, outillage de mesure | Protéger les pièces ébavurées des projections voisines |
| Soudage | Poste TIG/MMA, extracteur de fumées de soudage, écrans, extincteur à proximité | Extraction à la source et sol dégagé, sans produits inflammables |
Pour un usage intensif, trois critères de choix comptent : le cycle de travail (durée de soudage ou de coupe admissible par rapport au temps de refroidissement), l’intensité disponible, et la robustesse de la construction. Un poste polyvalent sollicité toute la journée pardonne peu le matériel sous-dimensionné.
Pourquoi investir dans du matériel durable change la donne pour un poste polyvalent
Dans un flux de pièce séquencé, chaque maillon dépend des autres. Une panne de découpeur plasma ne bloque pas seulement la zone de découpe : elle stoppe la préparation, puis le soudage, faute de pièces neuves à traiter. Le poste polyvalent amplifie l’impact de chaque défaillance, et le coût d’usage d’une machine inclut donc l’immobilisation, pas seulement le prix d’achat et la consommation.
Un raisonnement comparable vaut pour la disponibilité des pièces et des accessoires : un torchon, une cosse ou une buse remplacés rapidement valent mieux qu’une machine bon marché introuvable en réparation. La garantie constructeur sert ici d’indicateur de confiance : une durée longue, comme la garantie de 7 ans proposée par STAHLWERK sur ses équipements (périmètre et conditions exacts à vérifier dans les documents contractuels du fabricant), engage le fabricant sur la durée et réduit le risque d’immobilisation longue. C’est un signal de fiabilité à confronter aux conditions réelles, pas une promesse de zéro panne.
Pour approfondir ce raisonnement, l’article sur l’intérêt d’investir dans un équipement de qualité détaille comment le coût d’usage se calcule sur la durée de vie, et non à l’achat.
Les règles de sécurité à intégrer dès l’implantation
L’Assurance Maladie le rappelle clairement : la prévention des risques professionnels doit être intégrée le plus en amont possible, dès la conception des lieux de travail. Une implantation réfléchie coûte moins cher qu’une correction a posteriori. Concrètement, trois chantiers se traitent avant de fixer le moindre équipement.

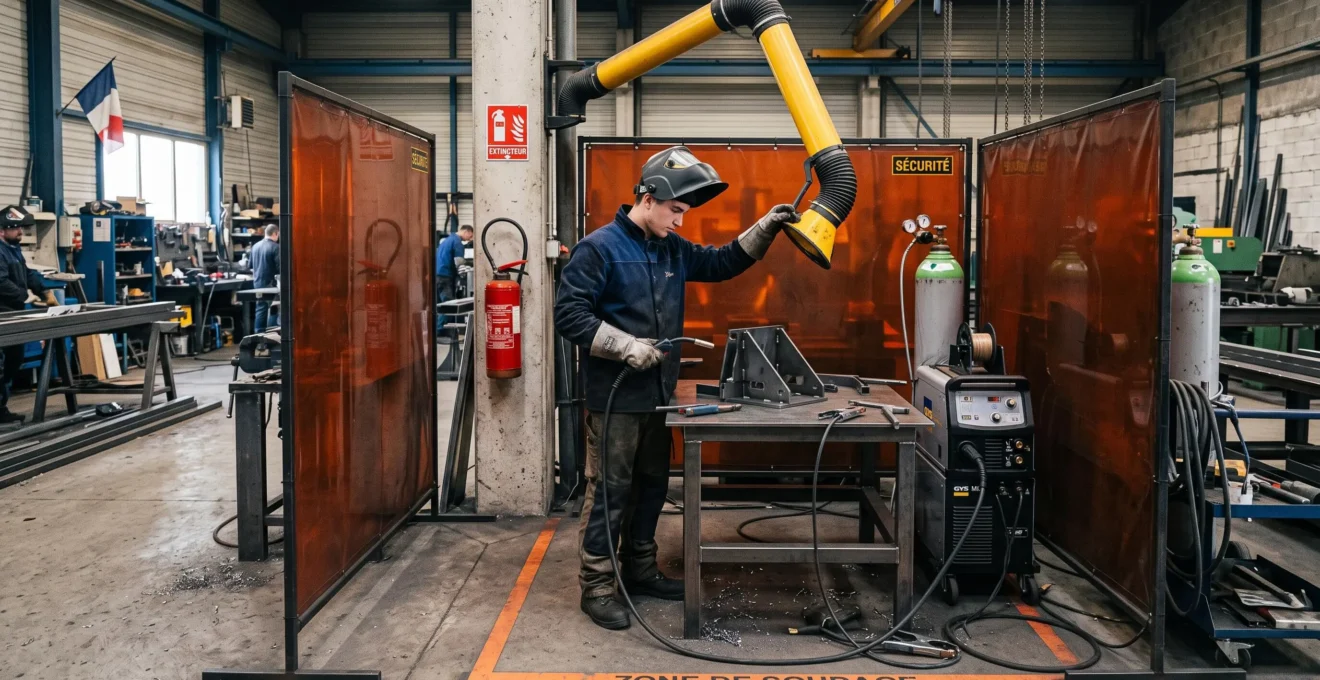

La ventilation d’abord. Les fumées de soudage et de découpe doivent être extraites au plus près de leur émission : un extracteur de fumées de soudage à bras articulé, positionné sur la zone de soudage, et une extraction ou une aspiration adaptée sur la table de découpe. Le sens de circulation des fumées doit aller des zones propres vers les zones d’extraction, jamais vers le poste de soudage depuis la découpe.
La prévention incendie ensuite. L’employeur doit, aux termes de l’article R4227-28 du Code du travail, prendre les mesures nécessaires pour qu’un commencement d’incendie soit rapidement et efficacement combattu. Dans un petit atelier, cela se traduit par des gestes simples : éloigner stocks de tôles traitées, cartons, bois et chiffons des zones à points chauds, prévoir un extincteur adapté et accessible, et dégager les chemins d’évacuation.
Les EPI complètent la chaîne : écran facial ou casque de soudage adapté au procédé, gants, tablier cuir, protection auditive pour le meulage et la découpe, protection respiratoire lorsque l’extraction ne suffit pas. Chaque zone liste ses propres EPI, visibles à leur poste.
Vigilance sur la cohabitation découpe et soudage : le soudage et la découpe figurent parmi les travaux par points chauds, première origine d’incendie d’origine humaine en entreprise selon l’INRS. Toute implantation doit être validée avant production : vérifiez les distances avec les matières inflammables, l’état de vos installations électriques et l’adéquation de vos extincteurs. Cet article fournit des repères généraux et ne remplace pas l’évaluation des risques propre à votre atelier ni, le cas échéant, l’avis d’un préventeur ou de votre CARSAT.
Checklist de mise en route et points de contrôle
Une implantation se vérifie avant de produire. La checklist suivante reprend les points de contrôle essentiels d’un poste organisé en trois zones, du flux jusqu’aux équipements.
- Le chemin de circulation des pièces est dégagé du premier au dernier poste, sans croisement avec le stock de matières.
- La découpe et le soudage ne peuvent pas fonctionner simultanément au même endroit si vous travaillez en zones tournantes.
- L’extracteur de fumées couvre la zone de soudage à la source et les fumées de découpe ne traversent pas cette zone.
- Les matières inflammables sont éloignées des points chauds et un extincteur adapté est accessible en moins de quelques pas.
- Les EPI de chaque zone sont complets, visibles et à leur poste.
- Les câbles, torches et tuyaux sont suspendus ou bordés, jamais traversants au sol.
- Chaque machine a son emplacement attitré, que l’apprenti peut restituer après usage.
Deux questions de local reviennent souvent avant l’implantation. Pour le sol du poste de soudage, privilégiez une surface dure, non combustible et facile à nettoyer — un béton sain, débarrassé de tout produit gras ou inflammable — et évitez tapis, sciure ou résidus huileux. Pour la hauteur sous plafond de la zone de découpe plasma, la contrainte vient surtout des fumées et des projections : la découpe plasma génère des fumées chaudes qui montent, et l’extraction doit pouvoir les capter ; une hauteur standard d’atelier convient généralement, mais vérifiez les préconisations du fabricant du découpeur et de votre système d’extraction, car aucune règle unique ne s’applique à tous les locaux.
Pour aller plus loin dans la constitution de votre équipement complet pour soudure en atelier, l’essentiel est de faire coïncider vos achats avec vos zones, et non l’inverse.
Comment organiser un atelier de 60 m² avec découpeur plasma et poste TIG ?
Adoptez un flux en U : découpe près de l’accès pour recevoir les tôles, préparation au centre sur un établi de chaudronnerie, soudage au fond avec extraction fixe. Si la place manque pour trois zones fixes, un chariot de coupe mobile et un séquencement strict des opérations permettent de faire tourner les zones sans les faire cohabiter.
Comment éviter que les fumées de découpe envahissent la zone de soudage ?
Placez la découpe du côté opposé au soudage, orientez l’extraction de façon que le flux d’air aille des zones propres vers les points d’aspiration, et ne découpez jamais pendant une opération de soudage dans un espace non séparé. Un extracteur positionné à la source sur chaque activité reste la solution la plus efficace.
Quel sol et quelle hauteur pour un poste de découpe plasma ?
Privilégiez un sol dur, non combustible et nettoyable, sans dépôts gras ni matières inflammables à proximité. Pour la hauteur, aucune valeur unique ne s’impose : vérifiez les préconisations du fabricant du découpeur et assurez-vous que l’extraction peut capter les fumées chaudes qui montent vers le plafond.
Reprendre le contrôle d’un petit atelier ne passe pas par un réaménagement complet, mais par un ordre : celui du passage des pièces. Délimitez d’abord les trois zones ou zones tournantes, vérifiez la sécurité avec la checklist, puis renouvelez le matériel progressivement en privilégiant la fiabilité et la garantie longue. La prochaine étape concrète consiste à mesurer votre local, lister vos encombrements et tracer votre flux.
